Celdilla unidad y fórmula estructural 2:1

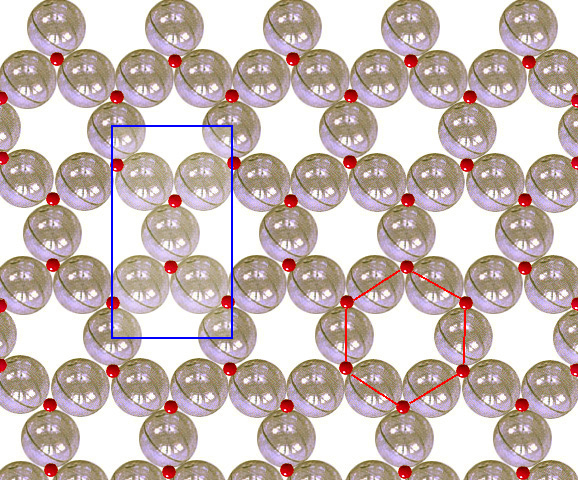

   Paralelogramo unidad de los planos 1 y 2.



   Paralelogramo unidad de los planos 3 y 4.

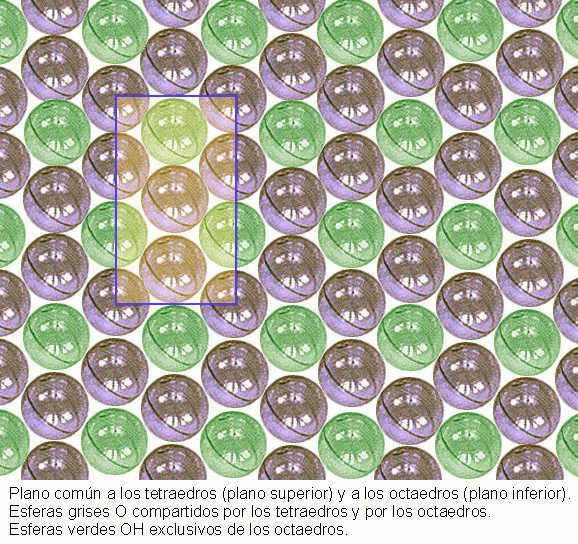

   Paralelogramo unidad del plano 3b.

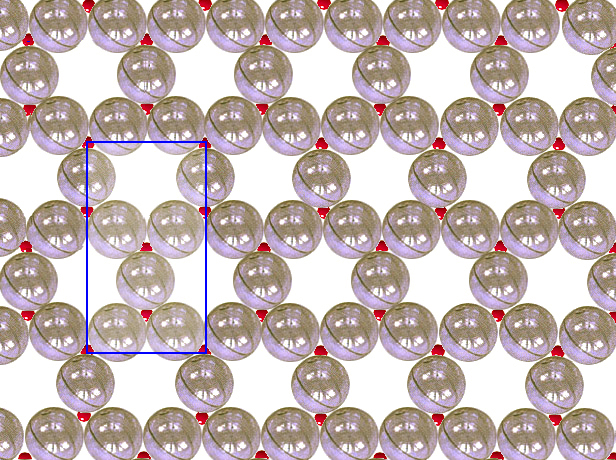

   Paralelogramo unidad de los planos 2b y 1b.

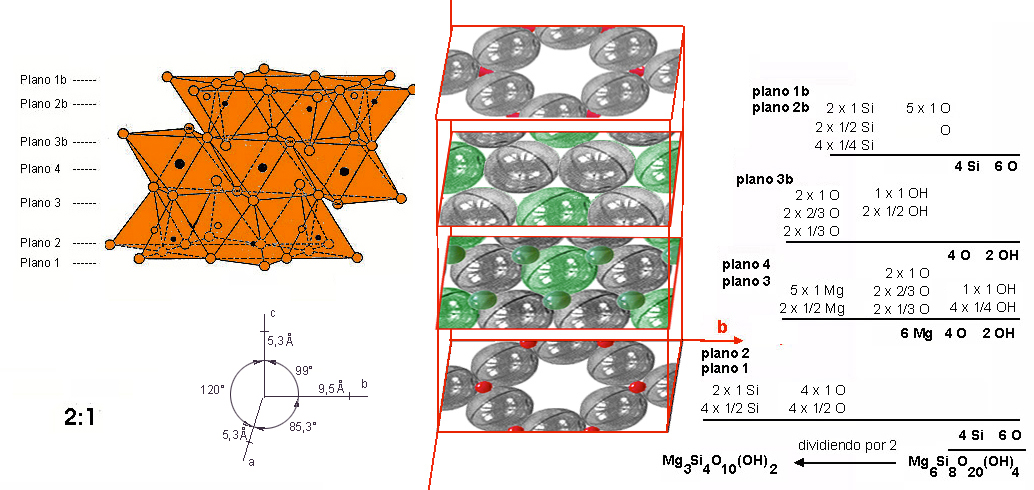

   Celdilla unidad y fórmula de la estructura 2:1

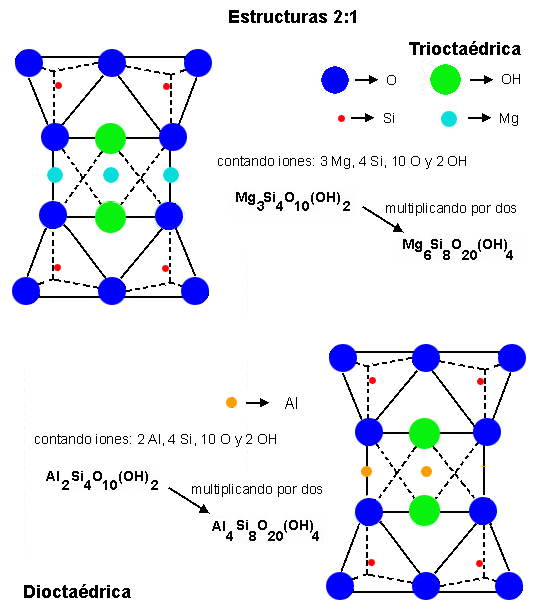

   Esquema nemotécnico
