Capas octaédricas

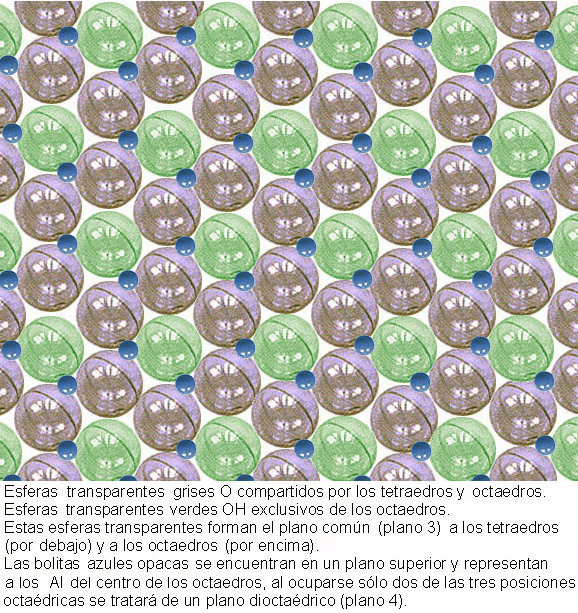

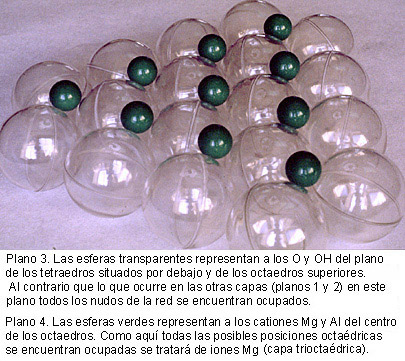

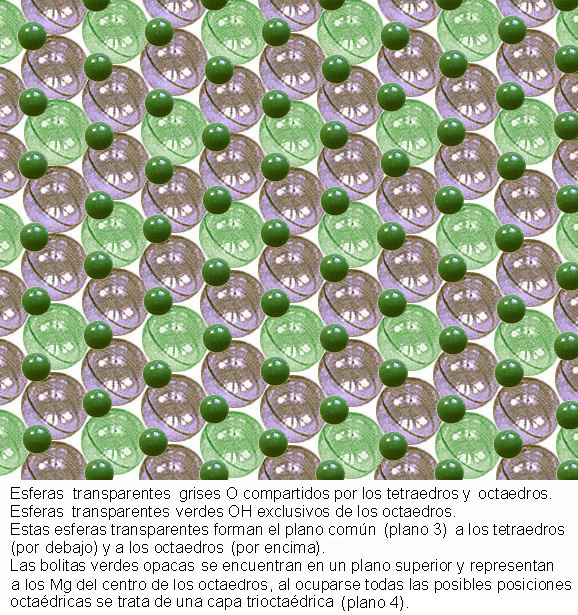

   Plano 4. Plano central de los octaedros (que en estas estructuras se consideran apoyados sobre una de sus caras, con su eje principal, eje cuaternario, inclinado). Está constituido por los Mg o Al que se sitúan en los huecos que dejan cada tres O y/o OH del plano 3. Si se trata de Mg se ocupan todas las posiciones, pero si el catión octaédrico es el Al, por su mayor carga (+++ frente a las ++ del Mg) quedan posiciones vacías en la red. Se ocupan, concretamente dos de cada tres posibles y a esa capa se le llama dioctaédrica. A la capa magnésica se le llama trioctaédrica, al ocuparse tres nudos de cada tres posibles. Al igual que en el resto de los planos de estas estructuras los Mg y Al se distribuyen en redes hexagonales.

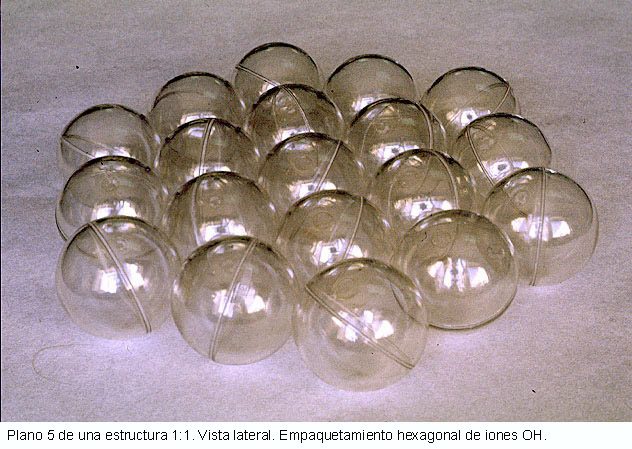

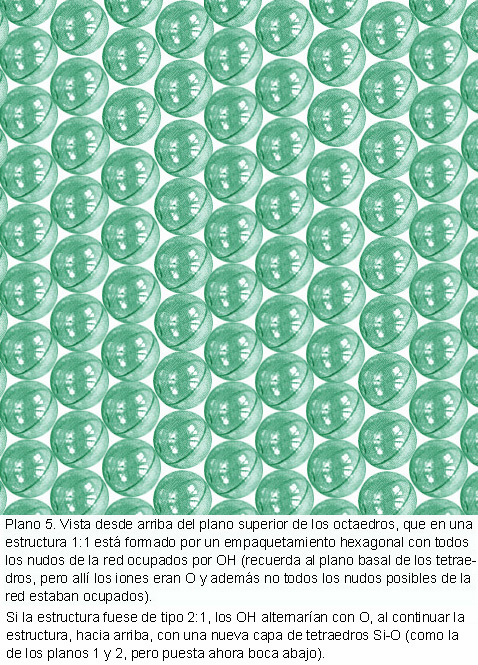

   Plano 5. Plano superior de los octaedros. Constituido por O y OH formando la cara superior de los octaedros. Plano compacto, con todos los nudos de la red hexagonal ocupados.

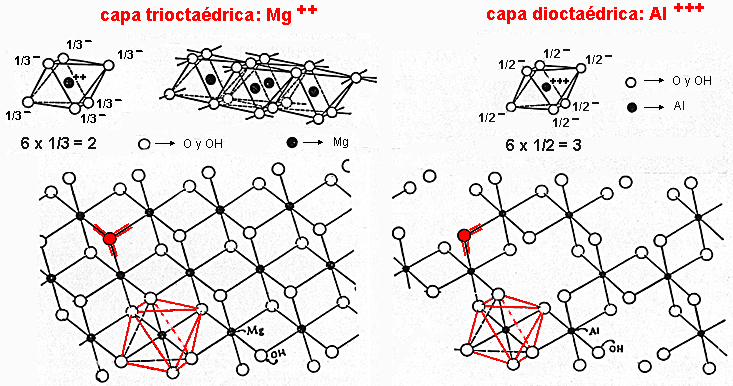

   Como ocurría con las capas tetraédricas, las octaédricas también son eléctricamente neutras. De las dos cargas de los oxígenos de los vértices sólo una se comparte con el catión octaédrico (Mg o Al), la otra carga se comparte con el silicio tetraédrico de la capa inferior y si no se une a este catión en ese vértice en vez de haber un oxígeno hay un grupo OH (por tanto con sólo una carga negativa). Si el catión octaédrico es el Mg (++) los vértices del octaedro deben proporcionar un total de dos cargas negativas y para ello cada vértice se comparte entre tres Mg (pertenece a tres octaedros), de esta manera cada vértice aporta un tercio de carga y como hay seis vértices tendremos un total de dos cargas negativas por octaedro. En el caso del Al (+++) se necesitan tres cargas negativas en el octaedro y para ello ahora los vértices se comparten entre sólo dos octaedros (cada vértice aporta 1/2 de carga y como hay seis, pues 6 x 1/2 = 3).
