Celdilla unidad y fórmula estructural 1:1

   Para estudiar una estructura cristalina, que se puede considerar como un determinada repetición de una inmensa cantidad de átomos, iones o moléculas, es muy útil reducir la red a su mínima expresión. Es decir la mínima cantidad de materia que por repetición origina toda la estructura cristalina. La disposición es siempre según planos, por lo que es cómodo estudiar el ordenamiento en una serie de planos paralelos y por superposición de estos planos se obtiene todo el modelo tridimensional. El plano queda definido por el paralelogramo unidad y la estructura tridimensional por un paralelepípedo llamado celdilla unidad, que queda definido por la dimensión de sus tres lados y los tres ángulos que estos forman. Los tres lados de la celdilla representan las direcciones de repetición y su longitud la marca la distancia o periodo de repetición. Para definirlos se buscan direcciones de ordenamiento de los átomos y la longitud la define la distancia entre dos átomos (o iones, o moléculas) idénticos y situados en idéntico entorno (el mismo átomo y rodeado por un número igual de átomos, de la misma naturaleza y con la misma disposición espacial). Consideremos la lámina 1:1 como una superposición de planos horizontales (001).

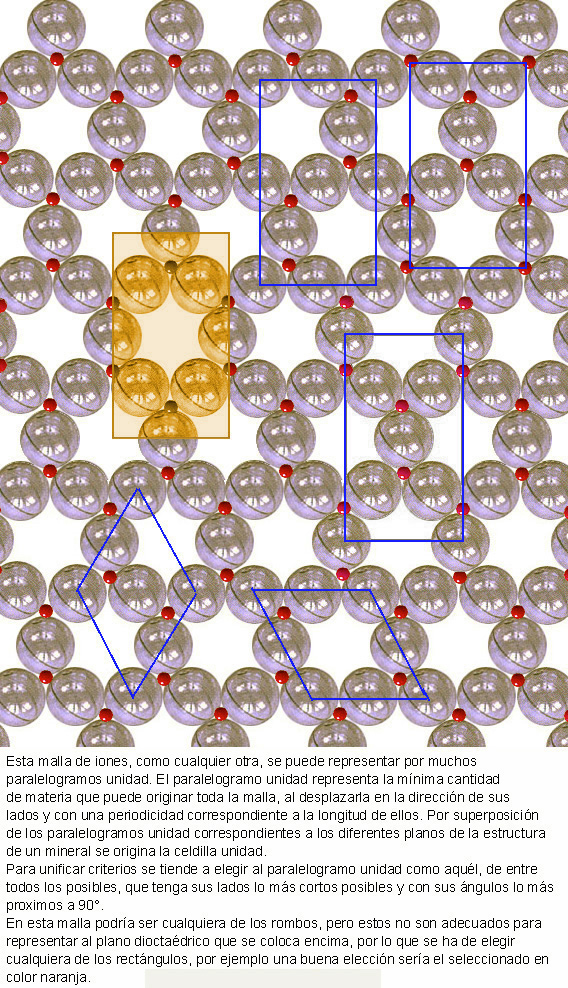

   Paralelogramo unidad de los planos 1 y 2.

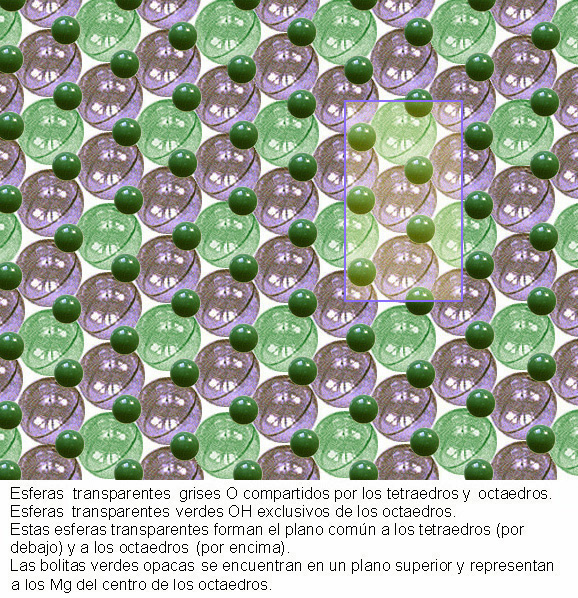

   Paralelogramo unidad de los planos 3 y 4.

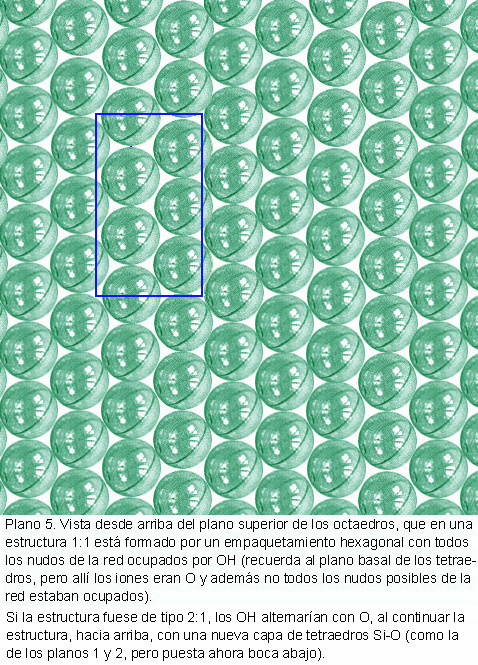

   Paralelogramo unidad del plano 5.

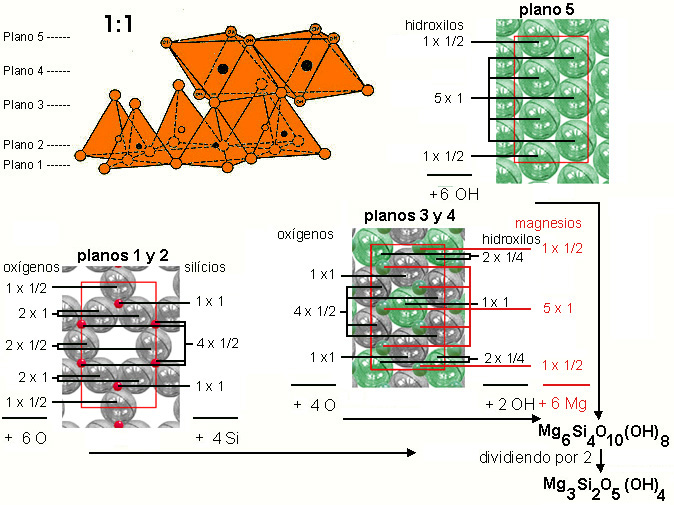

   Paralelogramos unidad y fórmula de la estructura 1:1

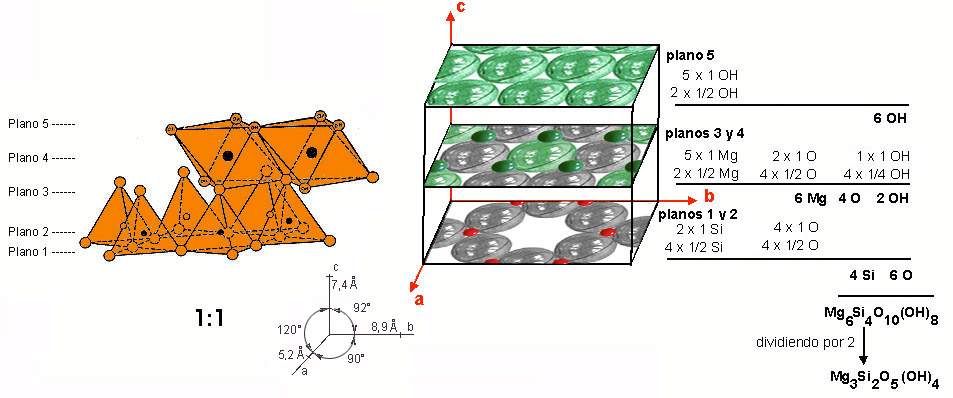

   Celdilla unidad y fórmula de la estructura 1:1

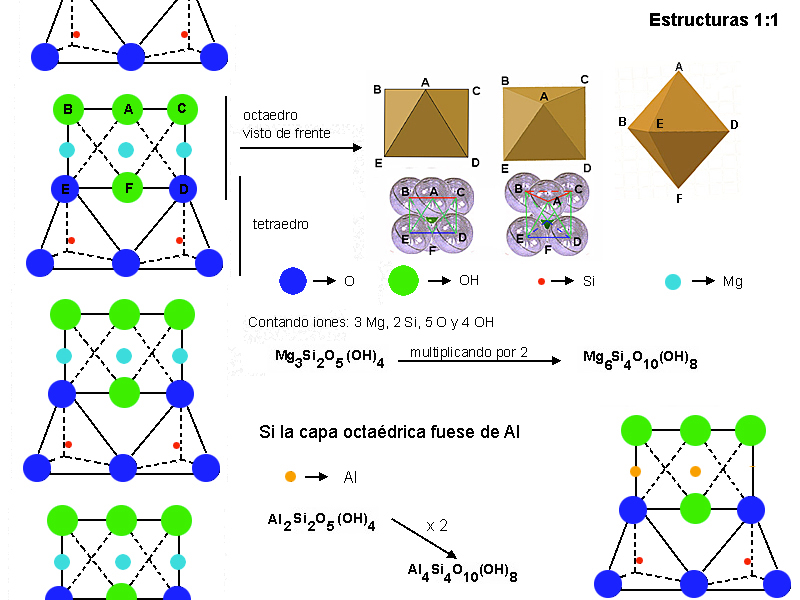

   Esquema nemotécnico
