Edafología. Volumen 7-3. Septiembre 2000. pág 83-92.
RESUMEN. La erosividad de la lluvia constituye un factor importante para la comprensión de los procesos geomorfológicos que tienen lugar en un territorio. Sin embargo, se trata de un parámetro difícil de estimar en muchos lugares, debido a la falta de los registros pluviométricos. Está demostrado que el índice modificado de Fournier o el índice de Concentración de las Precipitaciones son buenos indicadores de la capacidad erosiva de la lluvia y de su distribución mensual.
La cartografía de los índices de erosividad pluvial citados muestra el patrón de distribución del riesgo de erosión en el Campo de Gibraltar. En la zona de estudio, el riesgo de erosión parece relacionarse con aspectos fisiográficos concretos, como las masas de aire procedentes del mar, la orientación o el relieve.
La distribución zonal y temporal de la erosividad muestra un patrón heterogéneo, con dos momentos de máximo riesgo (febrero y diciembre), muy marcado en las zonas montañosas y escarpadas, y un período estable durante los meses secos.
La determinación de un índice que describa el efecto erosivo de las precipitaciones constituye un problema que ha sido abordado durante años por distintos autores. Existen numerosos trabajos que han desarrollado aproximaciones a este tipo de índices (Wischmeier, 1959; Fournier, 1960; Arnoldus, 1978; Michiels & Gabriels, 1996; Gabriels, 2000) y a su uso en la evaluación del riesgo de erosión.
Con ese objetivo, W. H. Wischmeier (1959) propuso un índice de erosividad de la lluvia para ser utilizado por la Ecuación Universal de Pérdida de Suelo (USLE), conocido como factor R (Wischmeier, 1959). Este índice se deduce a partir del producto de la energía cinética liberada por la lluvia (E) y la máxima intensidad de precipitación durante un intervalo de 30 mn (I30) de la tormenta. Una vez determinados estos valores, el factor R se calcula mediante la siguiente ecuación:
El factor R constituye uno de los índices de erosividad de la lluvia cuya aplicación está más extendida. Sin embargo, en muchos países europeos, incluida España, no existe una base de datos pluviográfica suficientemente densa o antigua como para calcular el valor de R a escala de detalle. En España, por ejemplo, la red de pluviógrafos existente es escasa y está irregularmente distribuida, lo que le resta validez (ICONA, 1988; González-Hidalgo, 1996). Diversos autores han apuntado la dificultad de la extrapolación de los valores registrados debido a la alta variabilidad espacial y temporal de la agresividad pluvial (Simanton y Renard, 1982; Morgan, 1983). Además, dada la dificultad que entraña el cálculo del factor R de la USLE, ya que debe calcularse la energía cinética y la intensidad de las tormentas de forma aislada y durante un número elevado de años, diversos autores han intentado relacionar el factor R con parámetros más fáciles de obtener y calcular. Con este propósito, Fournier (1960) estableció el índice de agresividad climática o Índice de Fournier (IF), que muestra una alta correlación con la cantidad de sedimentos arrastrados por la escorrentía. Morgan (1997), al estudiar la relación entre el drenaje y el clima en Malasia, concluyó que el IF puede considerarse como un buen indicador del riesgo de erosión en cárcavas. El cálculo del IF se realiza a partir de los datos pluviométricos de estaciones meteorológicas representativas, según la siguiente ecuación:
donde:
IF es el índice de Fournier
pmax es la precipitación media correspondiente al mes más lluvioso (mm)
P es la precipitación media anual (mm)
ICONA (1988) realizó la seterminación del factor R de la USLE a partir de registros de la red pluviométrica convencional, utilizando la siguiente ecuación:
donde Z2 y Z4 son valores zonales. El coeficiente de correlación obtenido para la vertiente mediterránea fue de 0.93.
Sin embargo, para emplear el IF como indicador de la erosividad pluvial deben tenerse en cuenta algunas restricciones. Así, entre otros aspectos, es necesario considerar que en zonas cuyo régimen pluvial presenta más de un pico mensual de precipitación, o donde los valores pluviométricos son en general elevados, el IF sólo considera el mes de mayor precipitación, despreciando los valores del resto de los meses.
Arnoldus (1978) propuso una corrección del IF, en la que se consideran no sólo la precipitación mensual del mes más húmedo, sino también la del resto de los meses. Este Índice Modificado de Fournier (IMF) se calcula de la siguiente forma:
donde:
IMF es el Índice Modificado de Fournier
pi es la precipitación media mensual
Pt es la precipitación media anual
Arnoldus (1978) comprobó que el IMF se correlaciona mucho mejor que el IF con el valor de EI30 en zonas de África. Otros autores comprobaron este hecho en otras partes del mundo (Bergsma, 1980; Bolline et al., 1980).
Con el objetivo de estimar la agresividad de las lluvias, a partir de la variabilidad temporal de las precipitaciones mensuales, Oliver (1980) propuso el índice de concentración de las precipitaciones (ICP), que se obtiene mediante la siguiente fórmula:
donde:
ICP es el Índice de Concentración de las Precipitaciones, expresado como porcentaje.
pi es precipitación mensual.
P es precipitación anual.
El rango posible de variación del índice va desde 8.33% (si la precipitación es idéntica en todos los meses) hasta 100% (si toda la lluvia se concentra en un solo mes). El valor del ICP reviste un gran interés, si se tiene en cuenta la incidencia de la precipitación sobre la erosión del suelo, que genera una dinámica más activa cuanto mayor es la concentración en el tiempo de las lluvias.
El objetivo principal del presente trabajo es realizar el estudio de la distribución espacial de la erosividad de la lluvia a partir de datos pluviométricos mensuales, como un método alternativo a la utilización de datos pluviográficos. Para ello se han empleado índices de agresividad pluvial como el índice modificado de Fournier o el índice de Concentración de las Precipitaciones.
También se realiza un estudio de la evolución mensual de la erosividad aplicando la fórmula de Fournier a cada mes, de forma individual.
La interpolación de los datos de las diferentes estaciones meteorológicas, realizada mediante un Sistema de Información Geográfica, proporciona una cartografía de la distribución del riesgo de erosión hídrica en la zona estudiada.

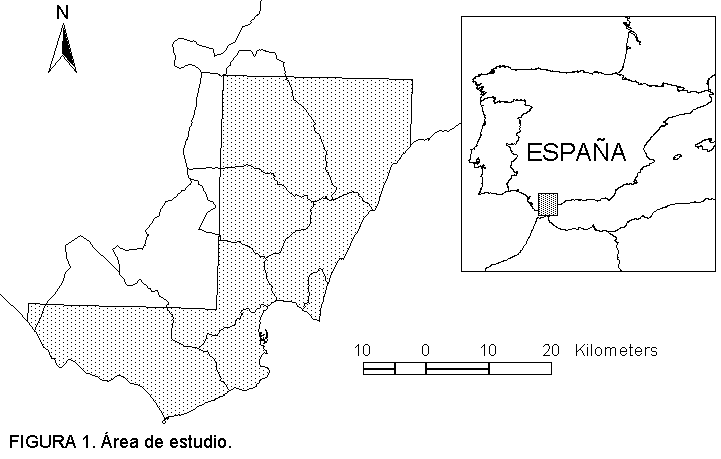

El estudio ha sido realizado en la comarca del Campo de Gibraltar, Cádiz (figura 1), concretamente, sobre la superficie incluida en las hojas 1071, 1075, 1077 y 1078 del Mapa Topográfico de Andalucía (E 1:50000). Este área comprende básicamente una franja litoral del Campo de Gibraltar de entre 15 y 30 Km de ancho. El clima de la zona es mediterráneo, con inviernos frescos y húmedos y veranos secos y templados. La precipitación anual oscila entre 430 mm (La Línea) y 1422 mm (Los Barrios-San Carlos de El Tiradero), mientras que la temperatura media anual se halla entre 16 y 18ºC. Los frecuentes vientos del E y la proximidad de la costa son factores que reducen la severidad de la sequía estival.
Se recopilaron datos de 109 estaciones pluviométricas de las provincias de Cádiz y Málaga con influencia sobre el área de estudio y con un período de funcionamiento representativo.
Para obtener información lo más completa posible sobre la distribución de la precipitación y la agresividad de la lluvia en el Campo de Gibraltar se llevó a cabo una interpolación superficial de los valores pluviométricos, el IMF y el ICP asociados a cada estación meteorológica. De este modo se generaron imágenes en formato raster con una resolución espacial de 50´ 50 m2. El método de interpolación usado fue IDW (Inverse Distance Weighted; Watson y Phillip, 1985), según el cuál el "peso" de cada estación en un punto determinado disminuye frente a los demás con la distancia. La exactitud del método de interpolación es mayor cuanto mayor es la densidad de muestreo.
Los valores del IMF fueron clasificados según el criterio que se muestra en la tabla 1, baremo propuesto por CORINE-CEC (1992). Posteriormente, a partir de estos datos se obtuvieron los correspondientes mapas de isolíneas.
Con el objetivo de estimar la incidencia de la precipitación
de cada mes en la erosión del suelo se calculó la erosividad de
la lluvia mediante la fórmula de Fournier, pero computando sólo
los datos correspondientes a cada mes por separado, utilizando la siguiente
ecuación:
donde:
IFi es el índice de agresividad pluvial del mes i.
pi es la precipitación media del mes i.
P es la precipitación anual media.
Precipitación anual

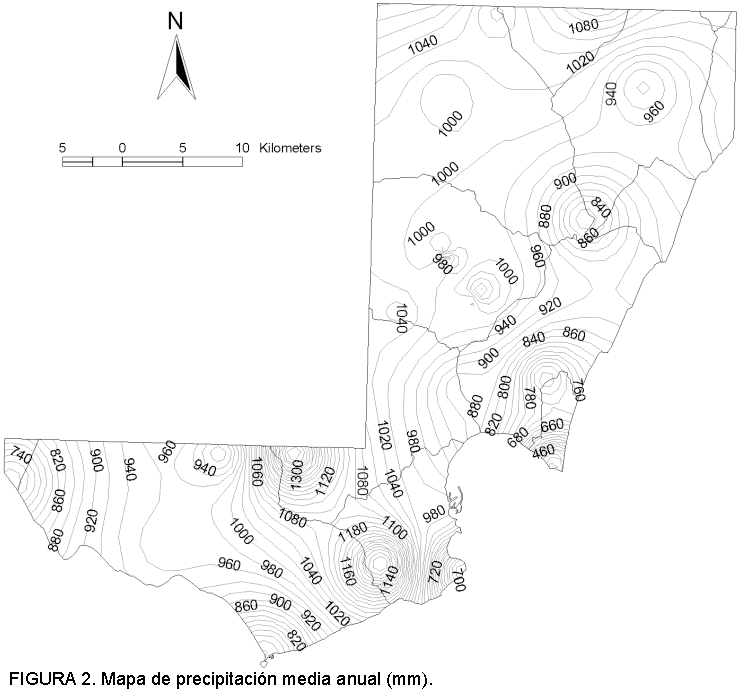

En la figura 2 se muestra el mapa de precipitación media anual de la zona. En él se aprecia un gradiente de precipitación que va desde la costa oriental hasta encontrarse con los primeros escarpes de las sierras. Este fenómeno es particularmente apreciable en las sierras del Bujeo y El Niño, al S, o en la vertiente SW de Sierra Bermeja, en el vértice NW de la zona de estudio. En todos estos casos se sobrepasan los 1000 mm anuales, llegando incluso hasta los 1400 en la estación de Los Barrios. Ibarra (1993) y otros autores atribuyen este contraste a la influencia del factor topográfico. Así mismo, existe un fuerte contraste entre las precipitaciones que se registran en la vertiente oriental y la vertiente occidental de la Sierra del Algibe. Al W de la Sierra del Algibe, en las tierras bajas de Tahivilla, la antigua Laguna de La Janda, o Alcalá de los Gazules, las precipitaciones difícilmente llegan a los 900 mm anuales. Sin embargo, en la mitad oriental, con frecuencia se supera este valor por debajo de los 200 msnm. Esta disimetría pluviométrica entre las vertientes occidental y oriental de la sierra se debe, sin duda, al efecto Föhn. (García del Barrio et al., 1971; Ibarra, 1993).
Concentración de las precipitaciones

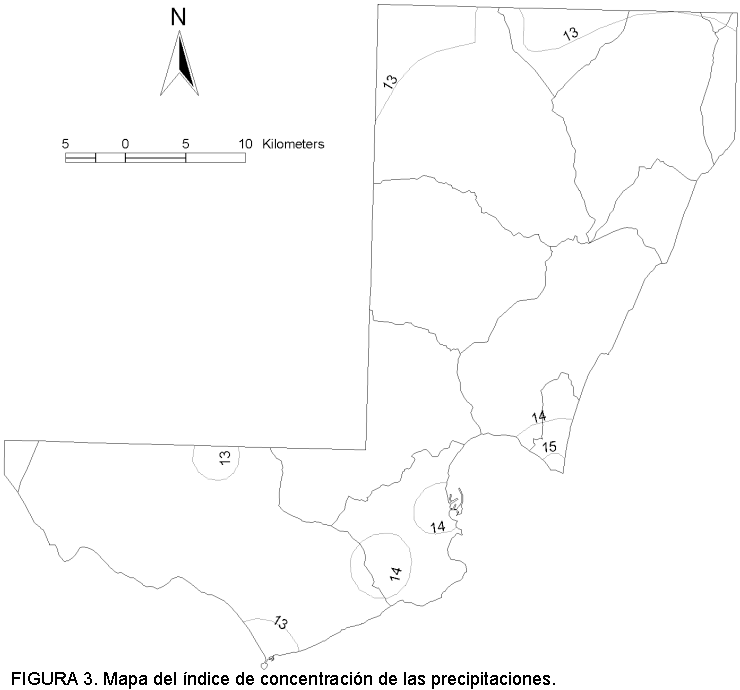

El mapa de concentración de las precipitaciones se muestra en la figura 3.
En ella se puede observar que el ICP calculado en el área de estudio oscila entre el 13% y el 15%, valores ligeramente superiores al registrado en las zonas circundantes de la provincia de Cádiz (11-13%), donde la variabilidad mensual de la precipitación es menor. En la tabla 2 se muestra el ICP de algunas de las estaciones representativas del Campo de Gibraltar. El valor de ICP es bastante homogéneo en todas ellas, ya que de forma general, aproximadamente el 85% del volumen anual de precipitación se concentra en los meses de octubre a abril, y sólo el 15% en los meses de verano. Sin embargo, se percibe un débil gradiente desde la costa, donde la precipitación mensual parece ser menos homogénea, hacia el interior, en dirección SE-NW.
Agresividad pluvial

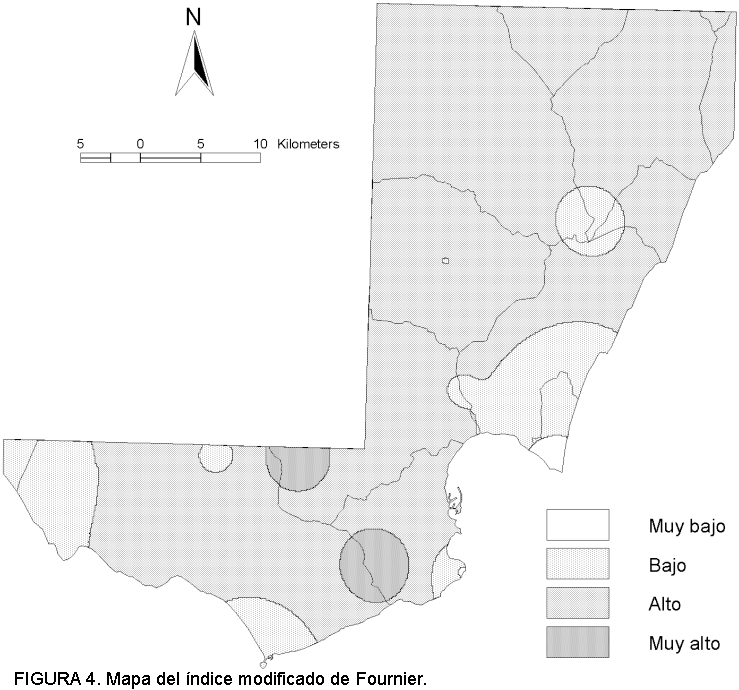

La mayoría del área de estudio presenta un alto nivel de erosividad pluvial (figura 4). En determinados puntos, como las laderas de las sierras del Bujeo, Luna o El Niño, expuestas al viento de levante, la agresividad de la lluvia llega a ser muy alta. Sólo en puntos cercanos al litoral desciende el valor del IMF, como en áreas costeras de la Bahía de Algeciras, las tierras bajas de Tarifa, Los Lances o El Almarchal. De modo general, las zonas donde la precipitación anual supera los 900 mm presentan el mayor riesgo de erosión por causa de la precipitación.

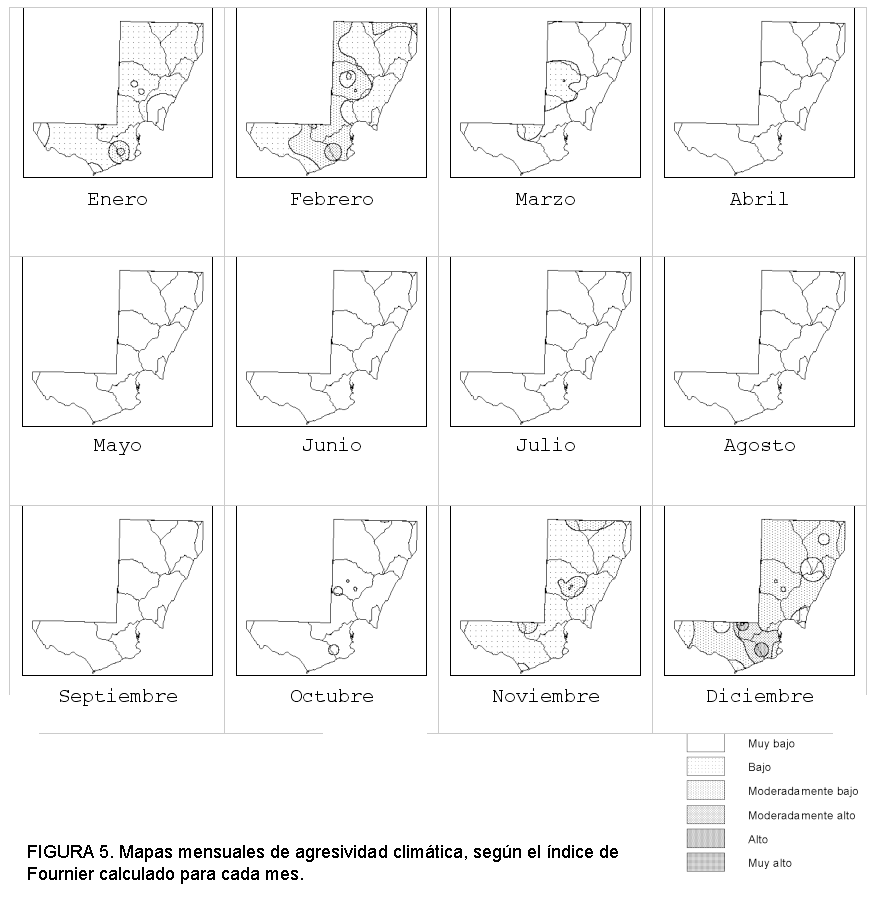

La erosividad mensual de la lluvia, estimada mediante la ecuación de Arnoldus aplicada a cada mes de modo independiente, es importante sólo durante los seis meses más húmedos del año (octubre-marzo), mostrando valores muy bajos durante el resto del año (figura 5). El mayor nivel de agresividad climática aparece en los meses de diciembre y febrero, cuando mayor es la precipitación mensual. Entre estos dos meses la agresividad de la lluvia es mayor en las zonas montañosas, especialmente en los puntos donde la pendiente es más escarpada.
Arnoldus, H. M. (1978). An aproximation of the rainfall factor in the Universal Soil Loss Equation. En: De Boodst, M., y Gabriels, D., (eds.) Assessment of erosion:127-132. John Wiley y Sons, Inc. Chichester (Gran Bretaña).
Bergsma, E. (1980). Provisional rain erosivity map of the Netherlands. En: De Boodst, M., y Gabriels, D., (eds.) Assessment of erosion: 121-126. John Wiley y Sons, Inc. Chichester (Gran Bretaña).
Bolline, A., Laurant, A., Rosseau, P., Rawels, J., Gabriels, D., y Aeltherman, J. (1980). Splash measurements in the fields. En: De Boodst, M., y Gabriels, D., (eds.) Assessment of erosion: 441-453. John Wiley y Sons, Inc. Chichester (Gran Bretaña).
CORINE-CEC (1992). CORINE soiil erosion risk and important land resources. An assessment to evaluate and map the distribution of land quality and soil erosion risk. Office for official publications of the European Communities. EUR 13233. Luxemburgo.
Fournier, F. (1960). Climat et érosion. Ed. Presses Universitaires de France. París.
Gabriels, D. (2000). Rain erosivity in Europe. En: ESSC III Int. Congress. Key Notes. Man and Soil at the Third Millennium. Rubio, J. L., Asins, S., Andreu, V., de Paz, J. M., & Gimeno, E. (eds.). Valencia. 31-43.
García del Barrio, I., Malvárez, L., y González, J. J. (1971). Mapas provinciales de suelos. Cádiz. Mapa Agronómico Nacional. Instituo Nacional de Investigaciones Agronómicas, Dirección General de Agricultura (Ministerio de Agricultura). Madrid.
González-Hidalgo, J. C. (1996). Los índices de agresividad de la lluvia y su aplicación en la valoración de la erosión del suelo. Cuadernos de la SEG, nº 10. Geoforma Ediciones. Logroño (España).
Ibarra, P. (1993). Naturaleza y hombre en el sur del Campo de Gibraltar: un análisis paisajístico integrado. Agencia de Medio Ambiente (Junta de Andalucía). Sevilla.
ICONA (1988). Agresividad de la lluvia en España. Valores del factor R de la ecuación universal de pérdidas de suelo. Servicio de publicaciones del Ministerio de Agricultura, Pesca y Alimentación. Madrid.
Michiels, P., & Gabriels, D. (1996). Rain variability indices for the assessment of rainfall erosivity in the mediterranean region. En: Rubio, J. L., & Calvo, A., eds. Soil degradation in Mediterranean environments. Geoforma Ediciones. Logroño. 49-70.
Morgan, R. P. C. (1983). The non-independence of rainfall and soil erodibility. Earth Surface Processes and Landforms 8:323-338.
Morgan, R. P. C. (1997). Erosión y conservación del suelo. Ed. Mundi-Prensa. Madrid.
Oliver, J. E. (1980). Monthly precipitation distribution: a comparative index. Professional Geographer 32(3):300-309.
Simanton, J. R., y Renard, K. G. (1982). The USLE rainfall factor for southwestern U.S. rangelands. Dep. Agr., Agricultural Reviews and Manuals. Western Series 26:50-62.
Watson, D.F., y Philip, G.M. (1985). A Refinement of Inverse Distance Weighted Interpolation, Geo-Processing, 2: 315 - 327.
Wischmeier, W. H. (1959). A rainfall erosion index for a Universal Soil-Loss Equation. Soil Science Society Proceedings 23:246-249.
