Iluviación/rubefacción en un horizonte arcilloso.

Horizonte Bt de un Suelo Rojo Mediterráneo desarrollado sobre pizarras en Villanueva de la Serena (Badajoz).

Horizonte con intenso color rojo y abundantísima iluviación de arcilla

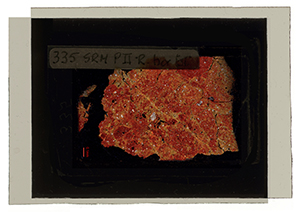

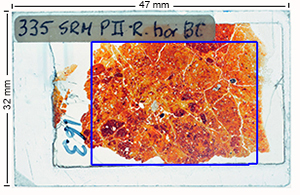

Lámina fina JB-163.

aumentos bajos/medios


Rasgos micromorfólogicos

Después de navegar en estas imágenes debería haber encontrado, al menos, los siguientes rasgos (la imagen de la izquierda con sólo polarizador y a la derecha con nicoles cruzados).

Aip, arcilla iluvial integrada en el plasma basal
Ah, arcilla iluvial en la pared de un hueco
Marcada contextura birrefringente en una dirección
Nódulo de óxidos de Fe con granos de cuarzo

Grano de pizarra

______________

Esta lámina delgada pertenece a la colección de la Dr. Josefina Benayas depositada en el Instituto de Ciencias Agrarias del CSIC en Madrid
