Bernabé Dorronsoro*, Emilia Fernández**, Antonio Roca**, Carlos Dorronsoro-Díaz***, Rafael Bervell**,  Carlos Dorronsoro-Fernández**

* Dpto. Lenguas  y Ciencias de la Computacion, E.T.S.I. Informatica, Universidad de Malaga, 29071  Malaga, España
** Dpto. Edafologia y Química Agricola, Facultad de Ciencias, Universidad de Granada, 18002 Granada, España
*** Instituto de Optica "Daza Valdes", Consejo Superior de Investigaciones Cientificas. 28006 Madrid, España



ABSTRACT

A software for the teaching of soil morphology  has been developed.

From a set of pictures of soil horizons, a certain profile have to be constructed. The program is subdivided in three parts. In the first one, “SuelosCon”, the student has to reconstruct several profiles with the common characteristic of the presence of a fixed diagnostic horizon: mollic, umbric, ochric, albic, argic, cambic and calcic. The second part of the application, “SuelosDe”, deals with profiles formed from different parent materials: limestones, marls, clays, sands, granites and shales/schists. Finally, the third part, “SuelosEn”, is specially focused to the forming factors climate and relief: humid, subhumid, arid/semiarid climates, mountainous areas and fluvial morphologies.

The application is based on self–teaching by student.It contains a self–evaluation component that presents questions for the student to answer. For each incorrect answer, an appropriate penalization is applied. Complementary information is avalaible for the student to help him answer each question.

In order of being multi-platform, this application is written in html/JavaScript (supporting PC, Mac, Linux, etc.), and a specific high-security navigator has been developed (Soile v 3.0) to examine students, providing automatic recording of the results.



INDRODUCCIÓN

Este programa de ordenador representa la tercera fase de un conjunto de tres programas para el autoaprendizaje de la morfología (Horsol) y clasificación de los suelos (ClasSol) presentados en este Congreso Ibérico..

En TetrisSol se trata de construir una imagen del perfil de un suelo a partir de una serie de fotografías de horizontes de suelos.  Se pretende que el alumno sea capaz de reconocer las diferencias entre los perfiles de suelos similares pero también conocer los diferentes tipos de perfiles que aparecen como resultado de la actuación de los procesos de formación. Finalmente también se enseñan los tipos de perfiles desarrollados bajo diferentes factores formadores y su evolución en el tiempo.

El sistema de clasificación elegido es la según la “Base Referencial del Recurso Suelo” (FAO, 1999).



MATERIAL

Todos los perfiles que se muestran en estos programas (54 en total) son suelos de España. Se trata pues de perfiles de suelos frecuentes en regiones de latitudes medias: leptosoles, fluvisoles, arenosoles, regosoles, anthrosoles, vertisoles, andosoles, calcisoles, cambisoles, gleysoles, solochaks, kastanozems, phaeozems, luvisoles, planosoles y podzoles.



PROGRAMA

Este programa de ordenador se subdivide en tres partes. En el primer subprograma "SuelosCon" se le pide al alumno que reconstruya una serie de perfiles con una característica común como es la presencia de un determinado horizonte diagnóstico: móllico, úmbrico, ócrico, álbico, cámbico y cálcico. El segundo subprograma "SuelosDe" se refiere a perfiles formados a partir de distintos materiales originales: calizas, margas, arcillas, arenas, granitos y pizarras/esquistos. La tercera parte "SuelosEn" se dedica especialmente a los factores formadores clima y relieve: clima húmedo, subhúmedo, árido/subárido, zonas de montaña y morfologías fluviales.

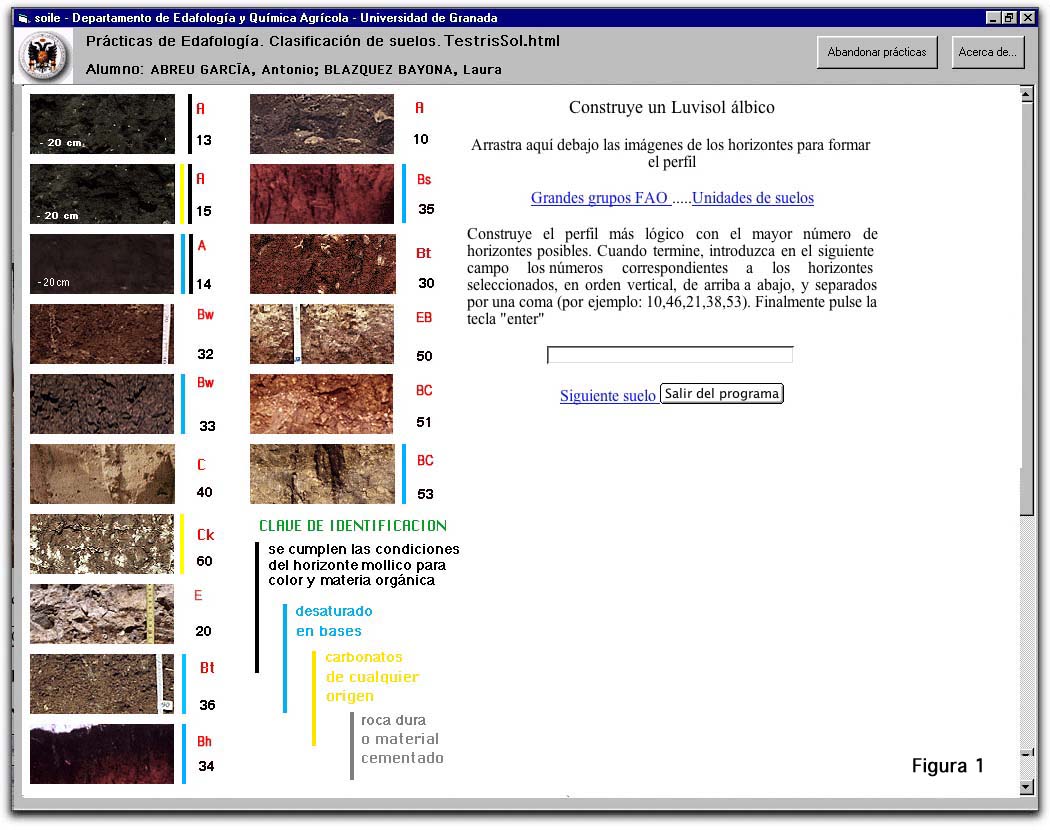

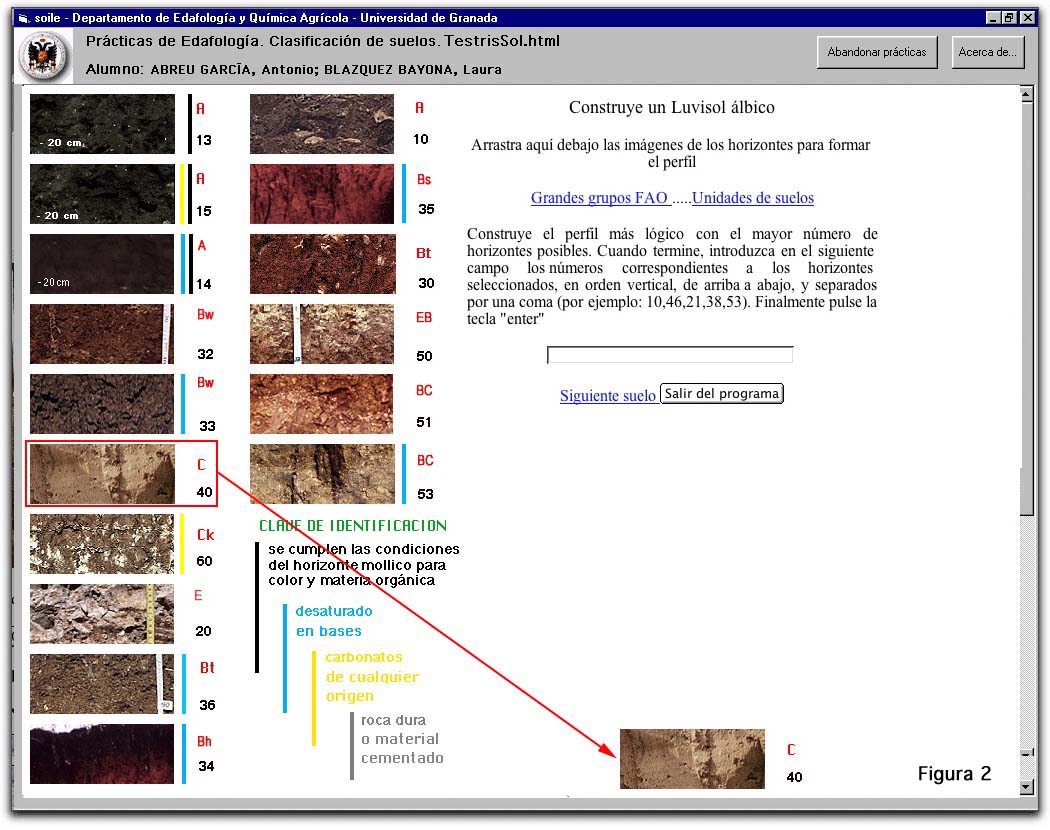

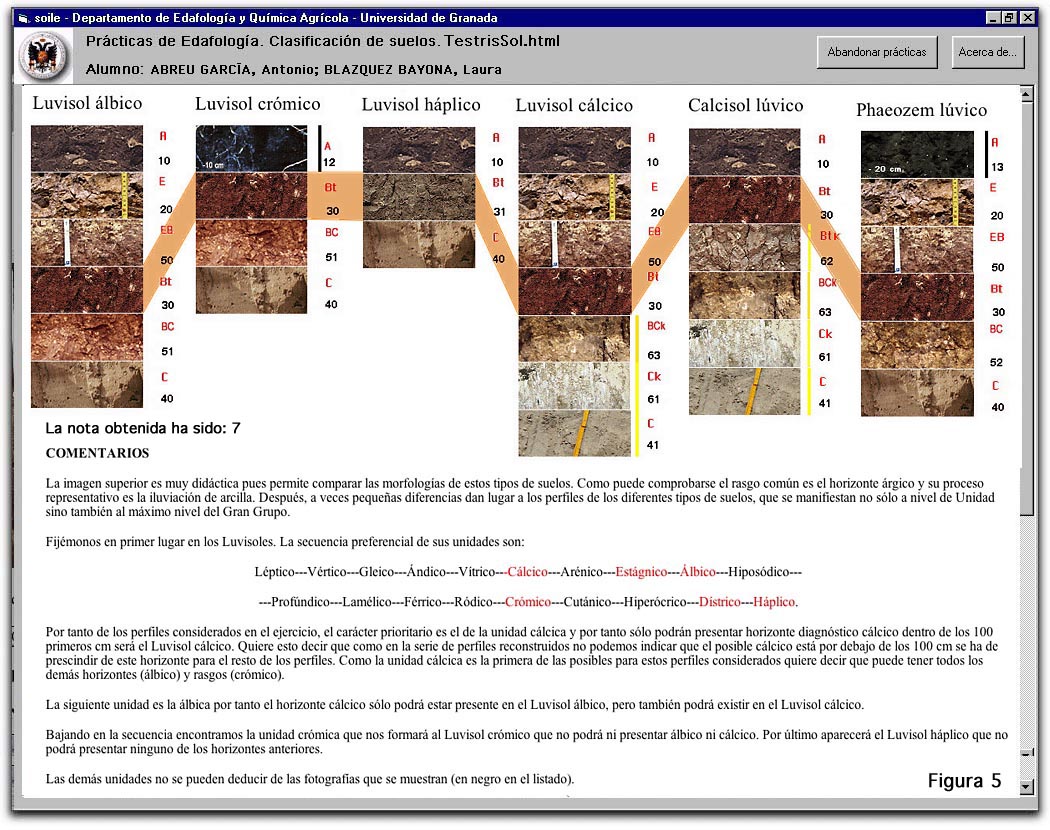

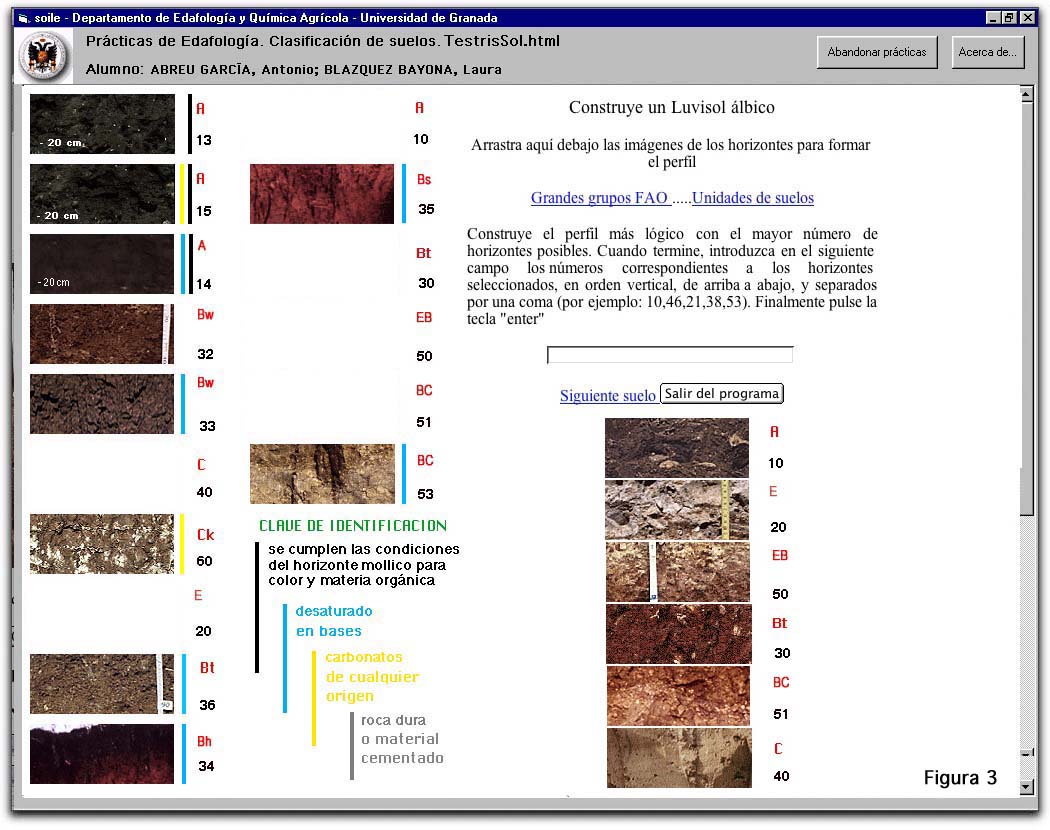

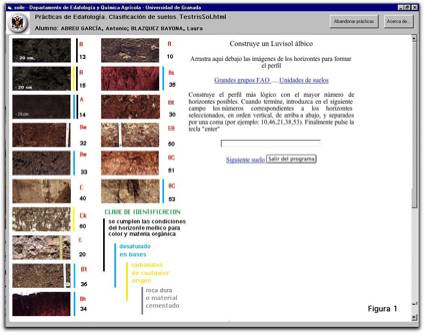

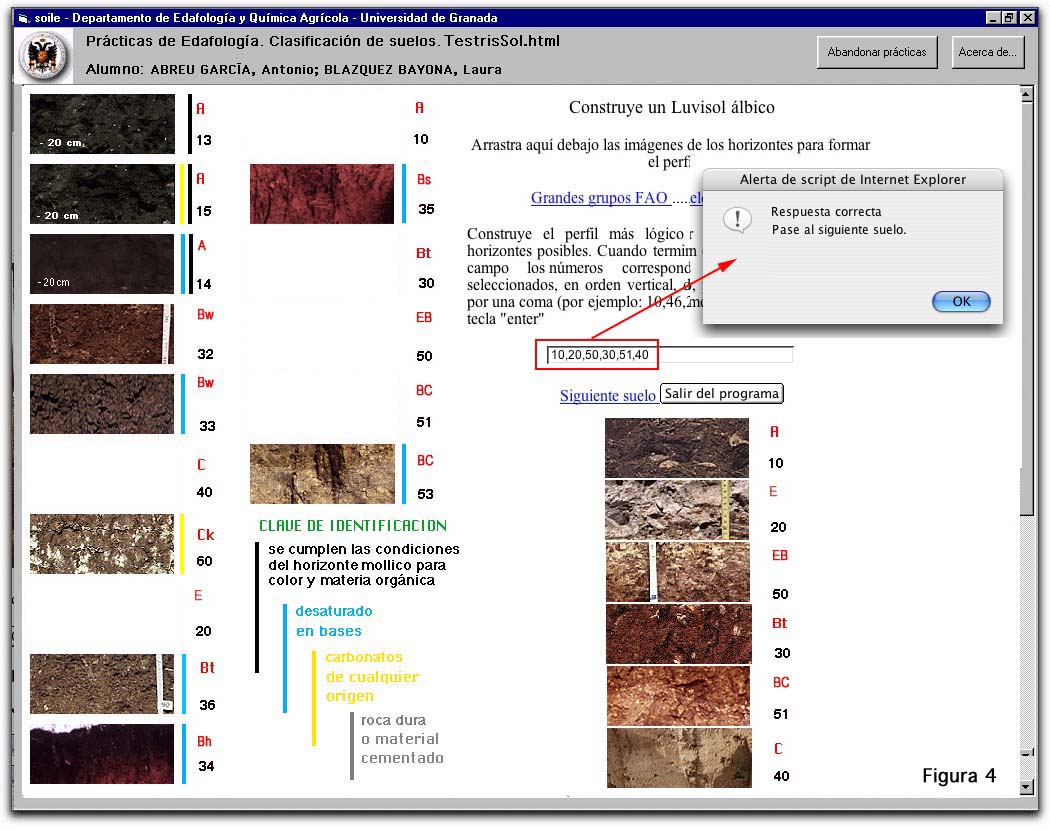

            En las figuras 1, 2, 3 y 4 se muestra como se procede para construir el perfil de un Luvisol cálcico y en la figura 5 se muestra la pantalla final de la serie dedicada a los suelos con árgico.

TetrisSol.html es auto evaluador de forma que califica automáticamente los ejercicios realizados. Se parte de la máxima calificación de 10 y las respuestas equivocadas representan una penalización. Siempre se encuentran disponibles botones de ayuda para que no sea necesario memorizar los conceptos de la clasificación de suelos.

El programa a ha sido escrito en lenguaje multiplataforma (Windows-PC, Apple-Macintosh, …) HTML/JavaScript. Se ha desarrollado un navegador de alta seguridad (Soile v1.0) para examinar a los alumnos que anula algunas opciones no deseadas de los navegadores de Internet (navegación a través de la barra de menú principal, refresco de la pantalla, ver código, acceso y manipulación de las páginas visitadas...) y dotado de grabación automática en un archivo de todo lo realizado durante cada sesión de prácticas (figuras 6 y 7).

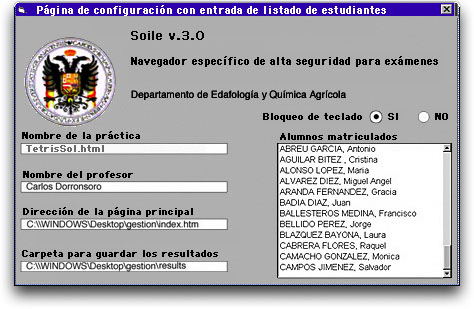

Figura 6. Pantalla de configuración del explorador Soile.

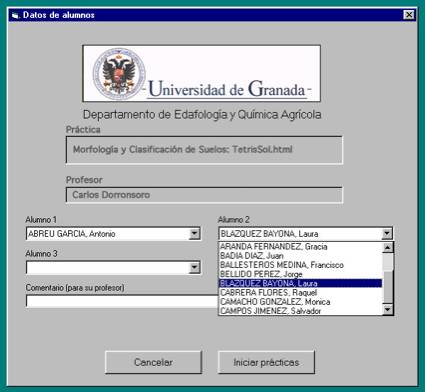

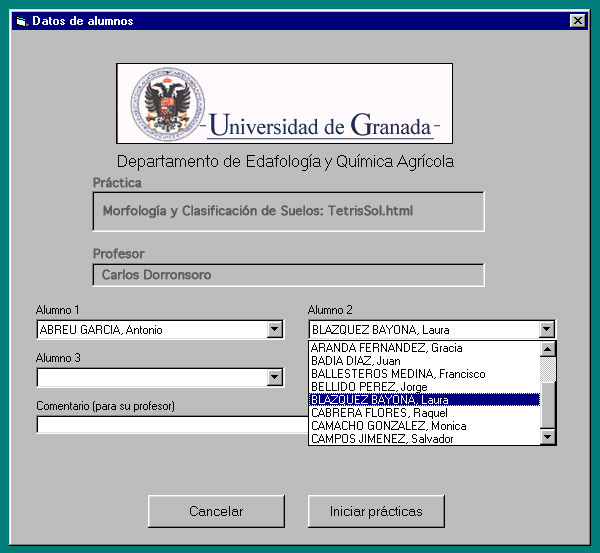

Figura 7.  Pantalla inicial para realizar una sesión de prácticas.

REFERENCIAS

FAO. 1998. World Reference Base for Soil Resources. World Soil Resources Reports nº 84. Roma. Italia.
